Naročnik je izvedel zamenjavo silosov in obstoječe opreme. Z rekonstrukcijo se je povečala tudi priključna moč iz 1507 kW na 2600 kW.

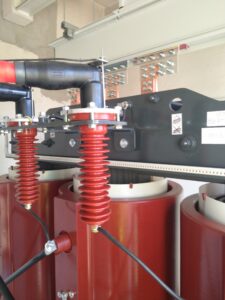

V ta namen smo rekonstruirali celotno obstoječo TP in sicer na 20 kV SN strani z novimi SN celicami 8DJH v sestavi RRRR,M,TT. Zamenjali smo stare oljne transformatorje 2×1000 kVA z novimi suhimi transformatorji tipa GEAFOL 2×1600 kVA. Transformatorji so na SN strani priključeni s kotnimi kabelskimi konektorji (kot na priloženi fotografiji).

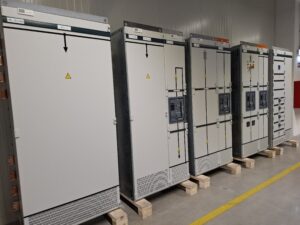

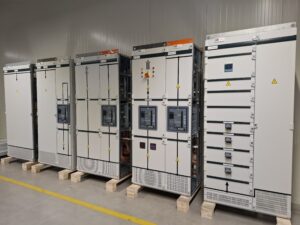

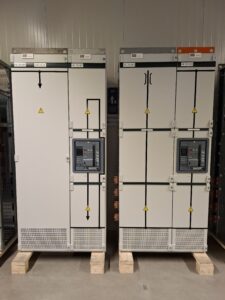

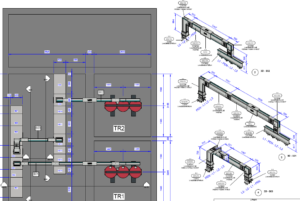

Novo NN ploščo z 12 polji SIVACON S8 smo povezali s transformatorjema z zbiralčnim sistem SIVACON 8PS 2500A. Ker je NN sestav postavljen v 2 vrstah je tudi spojni most izveden z enakim zbiralčnim sistemom. (Glej priloženo sliko)
Vsi odklopniki v NN sestavu so izvedeni z MCCB odklopniki s sprožniki tipa ETU 850 in ACB odklopniki s sprožniki ETU 600, ki imajo v sebi meritve in diagnozo posameznega odklopnika. Tako, da je moč spremljati stanje NN dela preko nadzornega sistema povezanega preko PN komunikacije.
Nazivni podatki za NN sestav so sledeči:
InA=3000A
Icw=50 kA (1.sek.)
Sistem ozemljevanja TN-C
IK10, IP 30
RAL 7035
Forma 4b
Smo edini Siemens Tehnology partner v Sloveniji.
