Prepričani smo, da vam lahko na področju CNC obdelave pločevine ponudimo celovito storitev od ideje do razvoja izdelka, s pomočjo tehnoloških zmogljivosti v pametni tovarni in celovito tehnično podporo pri razvoju izdelkov ali modifikaciji že obstoječih.
Vodenje proizvodnega procesa s pomočjo CAD/CAM/CIM-proizvodnje
Avtomatiziran strojni park, visokotehnološka oprema in širok nabor orodij
Laserski razrez pločevine
Prebijanje/izsekovanje pločevine
Krivljenje pločevine
Varjenje pločevine
Brušenje pločevine
Tesnjenje
Vtiskovanje vijačnega materiala
Preoblikovanje kotov
Površinska obdelava
Sestava polizdelka ali končnega izdelka za potrebe kupca
- Tehnična podpora pri razvoju in izboljšavah izdelka: simulacija 3D
- Izdelava tehnološko zahtevnih zvarjencev, polizdelkov in izdelkov
Z vami
od ideje
do izdelka.
- Linijska sestava (montaža) končnih izdelkov za potrebe kupca
- Končna montaža kovinskih ali nekovinskih polizdelkov z možnostjo vgradnje elektro opreme
Proizvodnja CAD/CAM/CIM
Z izbiro proizvodnje Elpro Križnič pridobite celovito tehnično podporo pri razvoju novih izdelkov ali modifikaciji že obstoječih. Strateško svetujemo pri optimizaciji izdelka z vidika izvedbe in možne nadgradnje, kot tudi z vidika stroškov.
Izkušena ekipa inženirjev podjetja Elpro vam nudi:
- tehnično podporo pri zasnovi, konstruiranju, 3D-vizualizaciji in optimizaciji izdelka,
- celostno izvedbo izdelka (proizvodnja)
- pomoč pri optimizaciji stroškov proizvodnje
Avtomatiziran strojni park
in orodja za vaše potrebe
S sodobnim avtomatiziranim strojnim parkom, visokotehnološko opremo in širokim naborom orodij hitro in učinkovito pripravimo rešitev za vsak izziv.
V strojni park so vključeni vrhunski stroji priznanih blagovnih znamk.
- Avtomatiziran skladiščni sistem Large-storage-system
- Robotska upogibna celica TruBend-Cell 5000
- Stroj za laserski razrez Trumpf TruLaser 3030
- Stroj za laserski razrez Trumpf TruLaser 5030
- Stroj za krivljenje pločevine Trumpf TruBend 5230
- Stroj za krivljenje pločevine Trumpf TruBend 7050
- Stroj za krivljenje pločevine Trumpf TruBend 7036
- Prebijalni stroj Trumpf Trupunch 5000
- Prebijalno-laserski stroj Trumpf TruMatic 7000
- Stroj za vtiskovanje vijačnega materiala v pločevino HAEGER 824 OneTouch 4e LITE
- Stroj za brušenje pločevine Ernst
- Stroj za robotsko varjenje
- Stroj za peskanje
- Stroj za preoblikovanje kotov ACF Cornerformer
- Stroj za tesnjenje Sonderhoff
Krivljenje pločevine
Tehnologija krivljenja pločevine zahteva največ znanja in izkušenj. V tovarni izvajamo izjemno natančno upogibanje pločevine, kakovost pa nadzorujemo s pomočjo merilnih protokolov.
Upogibanje pločevine izvajamo na vrhunskih strojih:
- TruBend-Cell 5000
- TruBend 5230
- TruBend 7050
- TruBend 7036
Ponujamo upogib brez odtisa, izvedbo kompleksnih kosov in širok nabor upogibnih orodij.

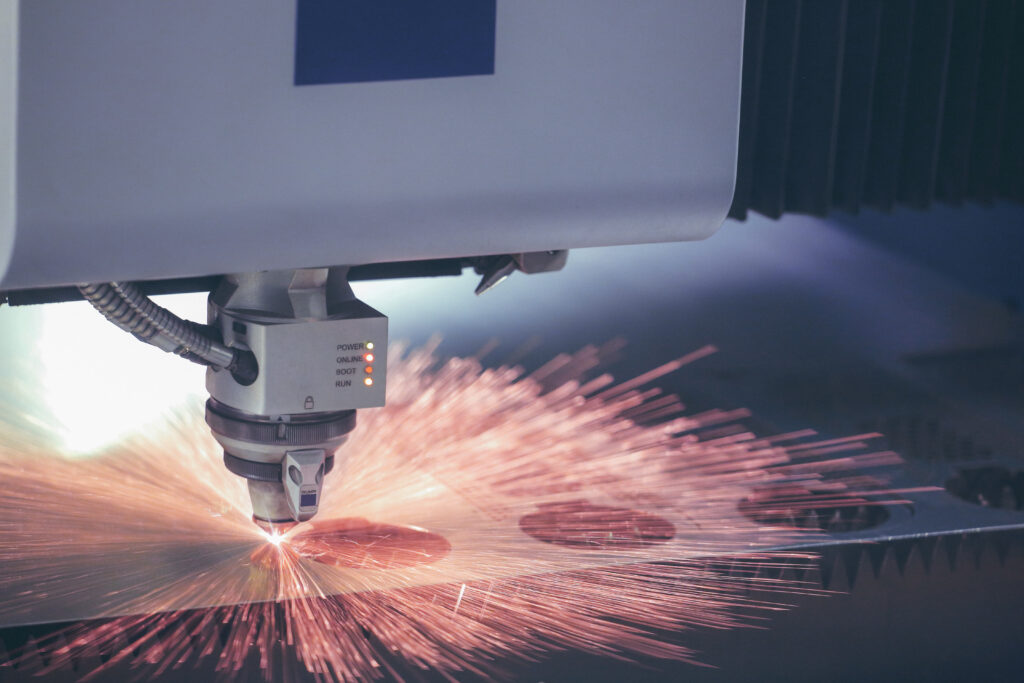

Laserski razrez pločevine
Z visoko usposobljenim izkušenim kadrom ter zmogljivima strojema Trumpf TruLaser 3030 in Trumpf TruLaser 5030 izvajamo natančno, kakovostno in stroškovno učinkovito lasersko rezanje pločevine. Prednost laserskega razreza je v hitrosti, prilagodljivi obdelavi in visoki stopnji svobode oblikovanja.
Oprema tovarne omogoča proizvodnjo srednjih in velikih serij s stalnim nadzorom ter izvajanjem meritev kakovosti.
| Materiali | Debeline |
|---|---|
| Konstrukcijsko jeklo | do 25 mm |
| Nerjavna pločevina | do 20 mm |
| Aluminij | do 20 mm |
| Medenina | do 10 mm |
| Baker | do 10 mm |
| Dimenzije oblikovanja | |
|---|---|
| Dimenzija obdelovalne mize | 1500 × 3000 mm |
| Moč | 6 kW in 8kW |
| Natančnost ponovitev | +/–0,03 mm |
| Natančnost pozicioniranja | +/–0,01 mm |

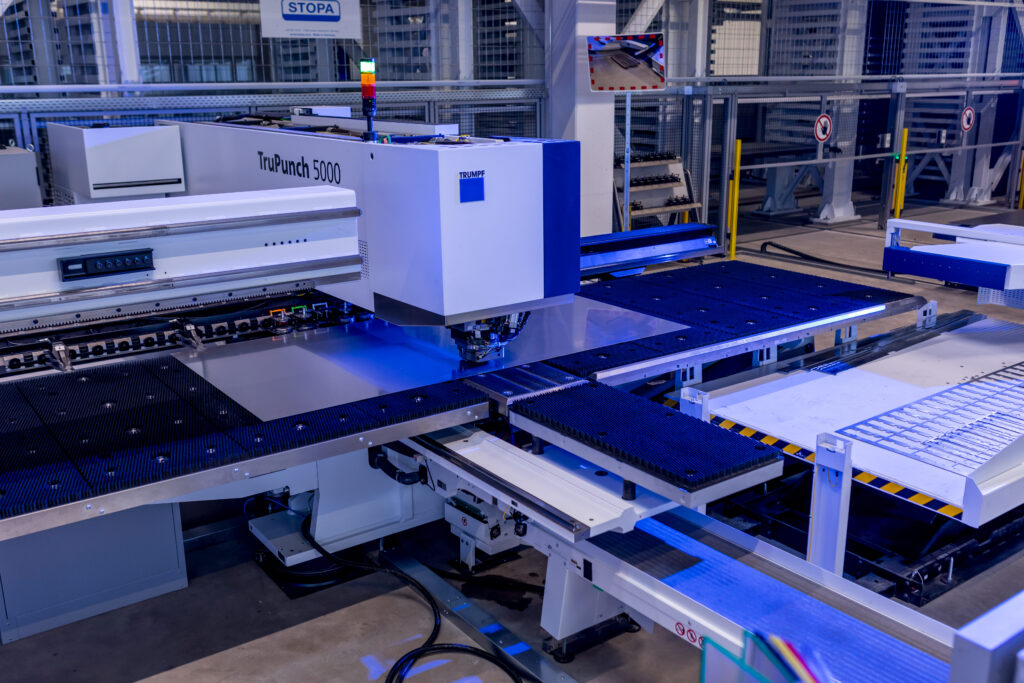

Prebijanje/izsekovanje pločevine
Z izkušeno ekipo in sodobnimi stroji TruMatic 7000 in TruPunch 5000 zagotavljamo cenovno ugoden in tehnološko popoln izsek pločevin. V tovarni obdelujemo različne vrste materialov (konstrukcijsko jeklo, aluminij, baker, medenina ipd.) brez toplotnega vpliva ter izdelujemo kompleksne izdelke (navoji, upogibi, vleki).
Poleg obdelave pločevine vam s pomočjo vrhunske tehnologije nudimo še preoblikovanje pločevine, rezanje navojev in upogib pločevine.
| Materiali | Debeline |
|---|---|
| Konstrukcijsko jeklo | do 8 mm |
| Nerjavna pločevina | do 6 mm |
| Aluminij | do 4 mm |
| Dimenzije oblikovanja TruMatic 7000 | |
|---|---|
| Kombiniran stroj | izsek (najv. 21 orodij za prebijanje) + laser (2,7 kW) |
| Dimenzija obdelovalne mize | 3000 × 1500 mm |
| Možnost nizkega preoblikovanja pločevine (posebna orodja) | do najv. 3,0 mm debeline |
Varjenje pločevine
Certificirani varilci s pomočjo sodobnih varilnih strojev izvajajo dve obliki varjenja pločevine po postopkih TIG in MIG/MAG:
- ročno varjenje (še vedno nepogrešljivo v kovinski industriji),
- robotsko varjenje (varjenje z robotom je hitro, natančno, ponovljivo, prilagodljivo, produktivno in varno).
Storitve varjenja vključujejo tudi punktiranje vijakov in točkovno varjenje.
Brušenje pločevine
S površinskim brušenjem pločevin izvajamo natančno posnemanje srha, obljenje robov, brušenje in ščetkanje pločevin.
Postopke brušenja izvajamo na obdelovalni površini debeline do 30 mm iz naslednjih materialov:
- nerjavne pločevine,
- aluminija,
- medenine.
| Tehnični podatki | |
|---|---|
| Dovoljena debelina kosov | 1–30 mm |
| Najm. velikost kosov | 300 × 250 mm |
| Najv. velikost kosov | 1500 mm |
Tesnjenje
Zadovoljimo vse zahteve po ustrezni stopnji tesnosti (IP-zaščita). V sam tehnološki proces je kot zadnja stopnja integriran postopek tesnjenja (izdelava tesnila). Z vrhunskimi CNC-stroji izvajamo strojno tesnjenje in nanašamo dvokomponentna poliuretanska tesnila različnih debelin na različne oblike 2D-geometrije izdelkov.
Z ustrezno predpripravo je tesnjenje možno na različnih vrstah materiala:
- barvane površine,
- nerjavna pločevina,
- plastika,
- steklo,
- aluminij ipd.
| Dimenzija oblikovanja | |
|---|---|
| Najv. mere izdelka (v × š × g) | 2200 × 1200 × 400 mm |
| Stopnja IP-zaščite | IP 68 |
| Poliuretansko dvokomponentno tesnilo | |
|---|---|
| Komponenta A | FERMAPOR K31-A-9230-2-VP |
| Komponenta B | FERMAPOR-K31-B-3 |
| Barva tesnila | črna |
| Temperaturna obstojnost | od –40 °C +100 °C (kratek čas do +160 °C) |
| Absorpcija vode | < 3,5 % |
| Odpornost proti ognju | UL50 |
| Trdota | 55-65 Shore |

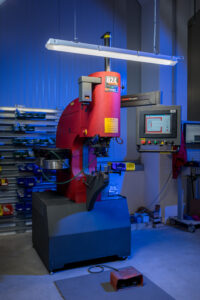

Vtiskovanje vijačnega materiala
Na stroju HAEGER 824 One Touch 4e LITE vtiskujemo vijačni material v pločevino.
Z vtiskovanjem izdelujemo vtisne puše, vtisne matice, vtisne vijake iz jekla, nerjavečega jekla ali aluminija, in sicer od velikosti M3 do M8.
Vtisna sila stroja je 72 kN.
Hitrost vtiskovanja je do 1400 vtiskov na uro.
Stroj omogoča samodejno podajanje vtiskovalnega materiala in zamenjavo orodij.
Preoblikovanje kotov
V tovarni ponujamo tudi preoblikovanje/zaokroževanje kotov na različnih pokrovih, pladnjih, panelih, vratih ter drugih enostavnih izdelkih z ojačitvenim robom. Delo opravi stroj ACF Cornerformer.
Z zaokroževanjem kotov izdelka po upogibu ni treba variti in brusiti.
Kote lahko zaokrožujemo na različne radije – R4 in R6.
Višina roba na izdelkih je lahko do 30 mm, odvisno od debeline in vrste materiala.
Površinska obdelava
S površinsko obdelavo zagotovimo izdelkom najboljšo površinsko zaščito. Izvajamo več različnih tehnik za kakovostno končno obdelavo pločevine.
Prašno in mokro barvanje pločevine
Barvo izberete po lestvici RAL. Standardna debelina nanosa je od 60 do 120 mikronov, prilagodimo pa jo lahko vašim potrebam. Barvane površine so lahko sijaj, mat ali polmat, z grobo, fino ali gladko teksturo ali po želji.
Kataforezno lakiranje
Postopek elektroforetičnega barvanja zagotavlja popolne rezultate barvanja in antikorozijsko zaščito tudi v primeru oblikovanih obdelovancev. V kombinaciji s prašnim barvanjem dosegamo zelo visoko stopnjo antikorozijske zaščite.
Galvansko in vroče cinkanje
Kakovostnejša in trajnejša antikorozijska zaščita v primerjavi z barvanjem ter okolju najbolj prijazna.
Bajcanje, pasiviranje in elektropoliranje
Kemični postopek, s katerim odstranimo železove okside s površin, da zagotovimo boljše nerjavne lastnosti jekla. Z elektropoliranjem dobimo izdelek z izjemno gladko in sijočo površino.
