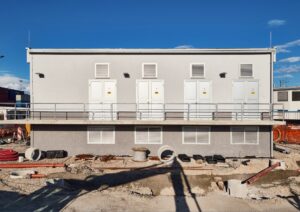

Nova transformatorska postaja TP-KT2 za potrebe napajanja E-RTG dvigal,
zgrajena v sklopu ureditve elektroenergetske infrastrukture na kontejnerskem terminalu.
Etažnost postaje je K + P, pri čemer kletna etaža ni v celoti vkopana. V kletnem delu, ki je na koti -2,00 m, je postavljen kabelski prostor. V pritličju se nahajajo transformatorji in elektro omare.
Gre za objekt z dvema nivojema in streho enokapnico:
- etaža -2,00 m: prostori za kabelske razvode
- etaža ±0,00 m: tehnološka etaža z vgrajeno opremo
- naklon strehe: 3⁰
Na Z in S strani objekta so nameščeni transformatorju. Elektro prostor je na V strani objekta. Dostopi v posamezne celice in v oba elektroprostora so s konzolnega podesta na Z in S strani.
V kletni etaži so kabelski prostori, namenjeni razvodom kablov s kabelskima dovodoma na S in J strani. Oba kabelska dovoda sta priključena na objekt TP-KT2 preko jaškov.
Zgrajena in opremljena transformatorska postaja TP-KT2 bo zagotovila zadostno in kvalitetno električno energijo za napajanje E-RTG dvigal na delu kontejnerskega terminala.
Novo transformatorsko postajo smo opremili z naslednjo opremo:
- 4x transformator n S = 1250 kVA, 20.000/1.000V, 50Hz, oljne izvedbe,
- 2x transformator n S = 1000 kVA, 20.000/400V, 50Hz, oljne izvedbe,

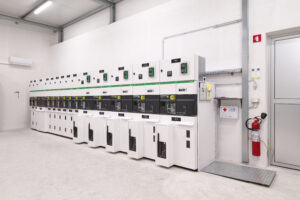

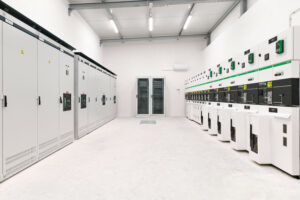

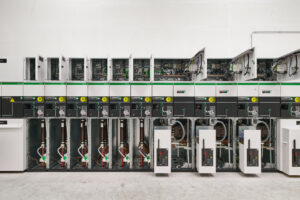

- 21 celični SN stikalni blok z ustreznimi povezavami na transformator in med seboj,

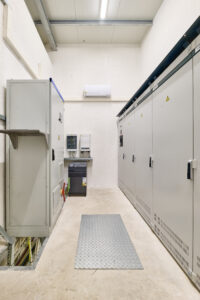

- 2x 7 celični NN stikalni blok 1000V z ustreznimi povezavami na transformator in z ustreznim številom izvodov za porabnike,
- 6 celični NN stikalni blok 400V z ustreznimi povezavami na transformator in z ustreznim številom izvodov za porabnike,
- Centralno kompenzacijsko napravo za kompenzacijo jalove energije bremen priključenih na 400V NN stikalni blok,
- inštalacije za potrebe razsvetljave in splošne rabe,
- fotonapetostna elektrarna s pripadajočo opremo za priklop na 400V stikalni blok,
- 2x telekomunikacijska omara RACK 19˝ z ustrezno aktivno in pasivno opremo,
- ozemljitve in galvanske povezave.
Transformatorska postaje TP-KT2 bo priključena na interno 20.000V SN omrežje pristanišča.
